项目概况

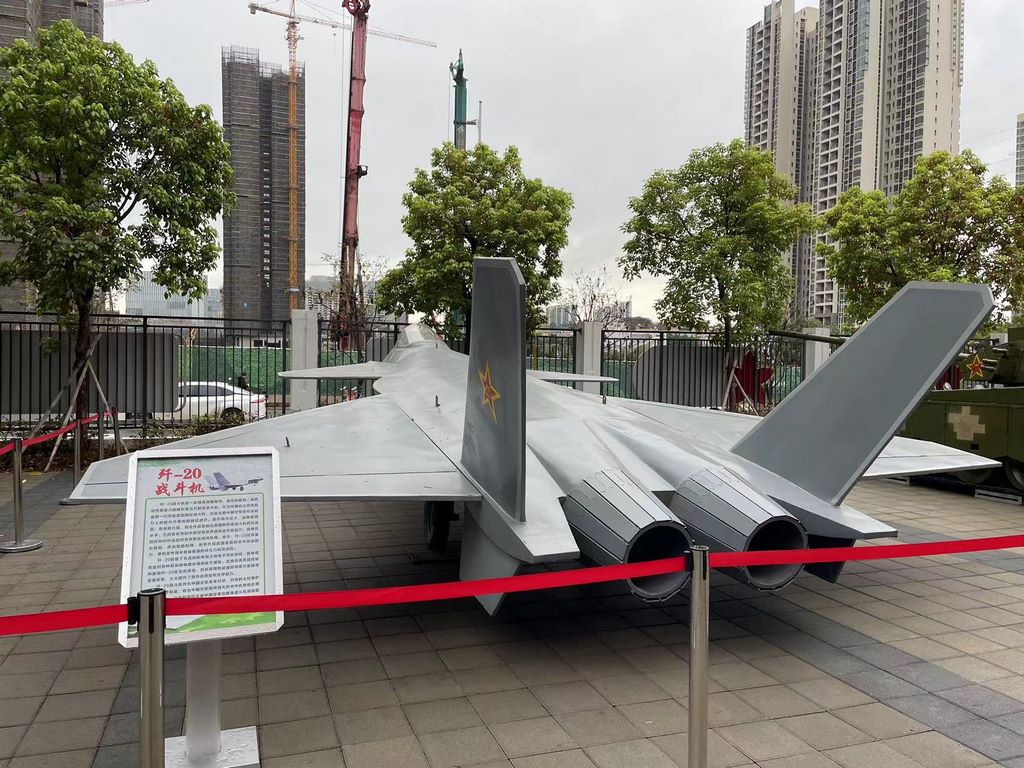

为某国防教育园区定制歼20战斗机1:1全尺寸展示模型，需承受户外日晒雨淋环境，整体采用模块化钢结构骨架+复合材质蒙皮工艺，实现90%外形还原度与5年以上户外耐久性。

核心制作流程

1. 骨架构建

• 主梁架：航空铝管焊接三角形支撑框架，机翼部分预埋304不锈钢加强筋

• 连接节点：3D打印钛合金关节件，表面做阳极氧化防腐蚀处理

• 装配验证：激光跟踪仪检测机身曲率，误差控制在±3mm内

2. 蒙皮制作

• 机身段：玻璃纤维增强环氧树脂真空灌注成型，内衬聚氨酯泡沫填充减重

• 活动舱盖：亚克力板热弯成型，边缘包覆硅胶密封条

• 隐身涂层：特种聚氨酯汽车漆分层喷涂，先喷导电底漆再覆哑光面漆

3. 细节还原

• 进气口：数控铣削铝合金格栅，内部加装防鸟网

• 航电舱：蚀刻不锈钢舱门，铰链采用潜艇级防水轴承

• 航行灯：嵌入式LED模组，外罩航空级聚碳酸酯灯罩

户外适应性处理

• 排水系统：机腹暗藏导流槽，连接PVC排水管至地基

• 防雷措施：垂尾顶部安装避雷针，接地电阻＜4Ω

• 维护通道：座舱下方设置检修口，可更换干燥剂

涂装与展示效果

• 底色处理：喷砂除锈后涂装锌铬黄底漆，增强附着力

• 迷彩喷涂：采用真实军机分色模板，色差ΔE＜1.5

• 旧化效果：发动机尾喷口做高温氧化渐变，铆钉位点绘渗线锈迹
