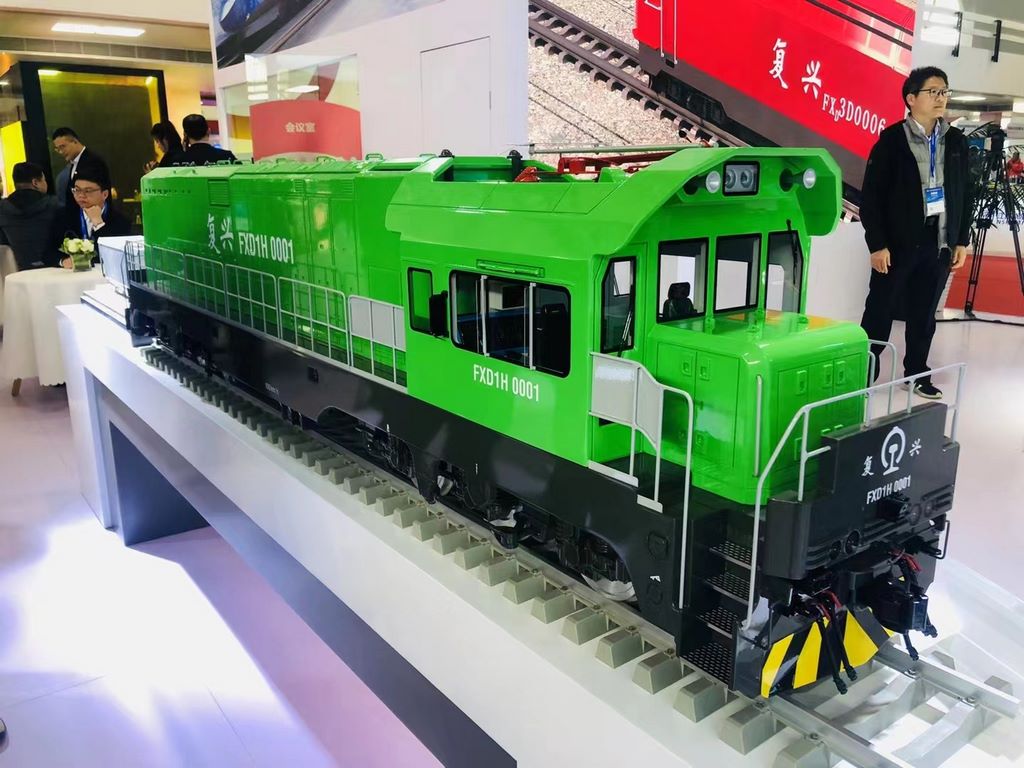

复兴号FXD1H 0001型机车模型制作全流程

一、材料与基础加工

1. 主体结构

• 车体采用2mm厚度ABS板激光切割，侧墙模块按真车比例分割为8个焊接单元

• 流线型车头使用"热压成型法"：将ABS板加热至110℃后压入CNC雕刻的石膏模具，冷却后无缝拼接

• 转向架构架采用1mm ABS板层叠粘接，每层间隔0.3mm形成仿铸造纹理

2. 细节部件

• 受电弓底座：3D打印ABS树脂件配合黄铜加强筋

• 裙板格栅：0.2mm胶板蚀刻后丙酮焊接

• 车钩箱：ABS管材车削成形，内部预埋钕磁铁

二、表面处理工艺

1. 预处理阶段

• 全车喷洒ABS专用底漆（郡士1000目灰色）

• 接缝处涂抹丙烯酸补土，固化后使用800目砂纸做环形打磨

• 车顶设备区喷涂导电底漆，为后续旧化做准备

2. 分色喷涂

• 主色调用田宫TS-84金属金与GSI C109绿调配，通过0.3mm遮喷带分割色块

• 警示黄条纹采用水贴预印+笔涂修正方案

• 玻璃窗框使用遮盖液预留，最后喷涂半光清漆统一质感

3. 工业感强化

• 转向架渍洗：比例模型专用油画颜料+ZIPPO油混合液

• 车顶积碳：铅笔石墨粉静电吸附技法

• 橡胶密封条：黑色硅胶掺滑石粉挤压成型

三、动态系统集成

1. 照明系统采用0.5mm直径光纤导光，LED模块隐藏于设备舱内

2. 受电弓升降机构使用记忆合金驱动，工作行程精确控制到±0.5mm

3. 底盘磁吸式快拆设计，便于展示内部结构
