军事沙盘模型制作案例高精度战术地形推演沙盘

项目背景

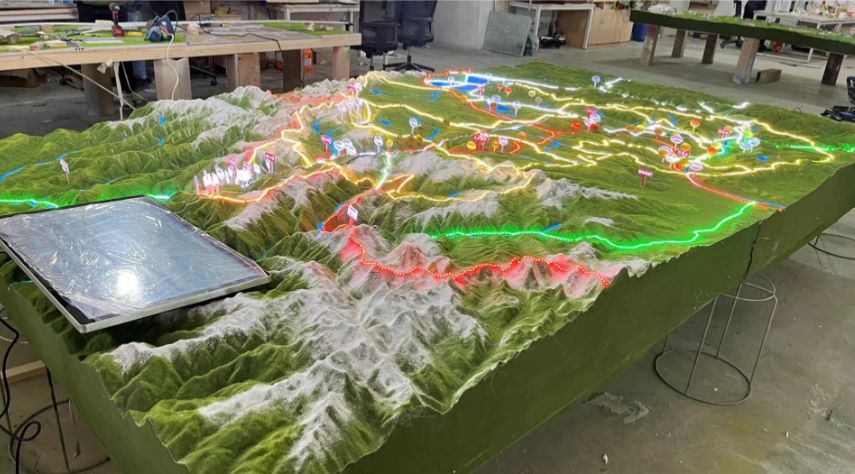

本沙盘为某军区作战训练中心定制，用于山地作战模拟推演。模型需还原真实战场环境的90%以上精度，重点表现地形起伏、道路网络、战略据点及动态战术标记功能。沙盘需具备灯光交互系统，满足多兵种协同演练需求。

一、制作工艺与核心流程

1. 地形骨架构建

   • 采用高密度EPS泡沫板堆叠雕刻，通过热切割工具塑造山脊线、峡谷等关键地形特征，坡度误差控制在3°以内。

   • 复杂地貌（如悬崖）用石膏绷带覆膜定型，干燥后手工雕刻岩石裂隙纹理，增强战术攀爬区域的辨识度。

2. 地表细节处理

   • 道路系统：PVC板切割出主干道与野战小径，表面滚压出车辙痕迹，边缘用碎石粉模拟路基风化效果。

   • 植被覆盖：

     • 低矮灌木区：静电植绒混合深绿/枯黄色草粉，表现季节变化；

     • 密林带：穿孔植入0.8mm钢丝为树干，顶部黏合染色的碎麻绳纤维作树冠。




3. 战术功能植入

   • 磁性底座战术旗：3D打印可拆卸旗帜，旗杆内置磁铁，便于推演时快速调整据点标记；

   • 光纤灯光系统：山体内部预埋光纤丝，地表钻孔引出点位，红色光模拟敌方防线，蓝色光标记补给线。

二、材料选择与实战适配性

• 地形基材：EPS泡沫（轻量化）、石膏（耐磨加固）、丙烯酸树脂（透明河道）；

• 战术组件：磁性亚克力（旗帜）、低发热LED（长时间推演不烫手）；

• 特殊处理：防静电涂层（避免推演时沙盘吸附灰尘）。

三、后期上色与战场氛围营造

1. 地形着色

   • 喷枪分层喷涂：底层用深灰表现基岩，中层土黄模拟风化土层，表层点喷橄榄绿植被；

   • 战术焦土区：手工干扫炭黑色粉彩，制造轰炸后的灼烧痕迹。

2. 动态效果强化

   • 河流用环氧树脂混合微量荧光蓝，紫外灯照射下模拟夜视仪观测效果；

   • 道路节点嵌入微型压力传感器，触碰时触发对应区域的警示灯光。

3. 验收调试

   • 战术专家现场测试：调整灯光亮度避免眩光，确保所有标记物从指挥官视角（1.8米高度）清晰可辨；

   • 耐磨测试：模拟推演100次后，检查地形边缘无塌陷、旗帜插拔无松动。
