飞机半剖教学模型制作案例

一、项目启动与设计阶段

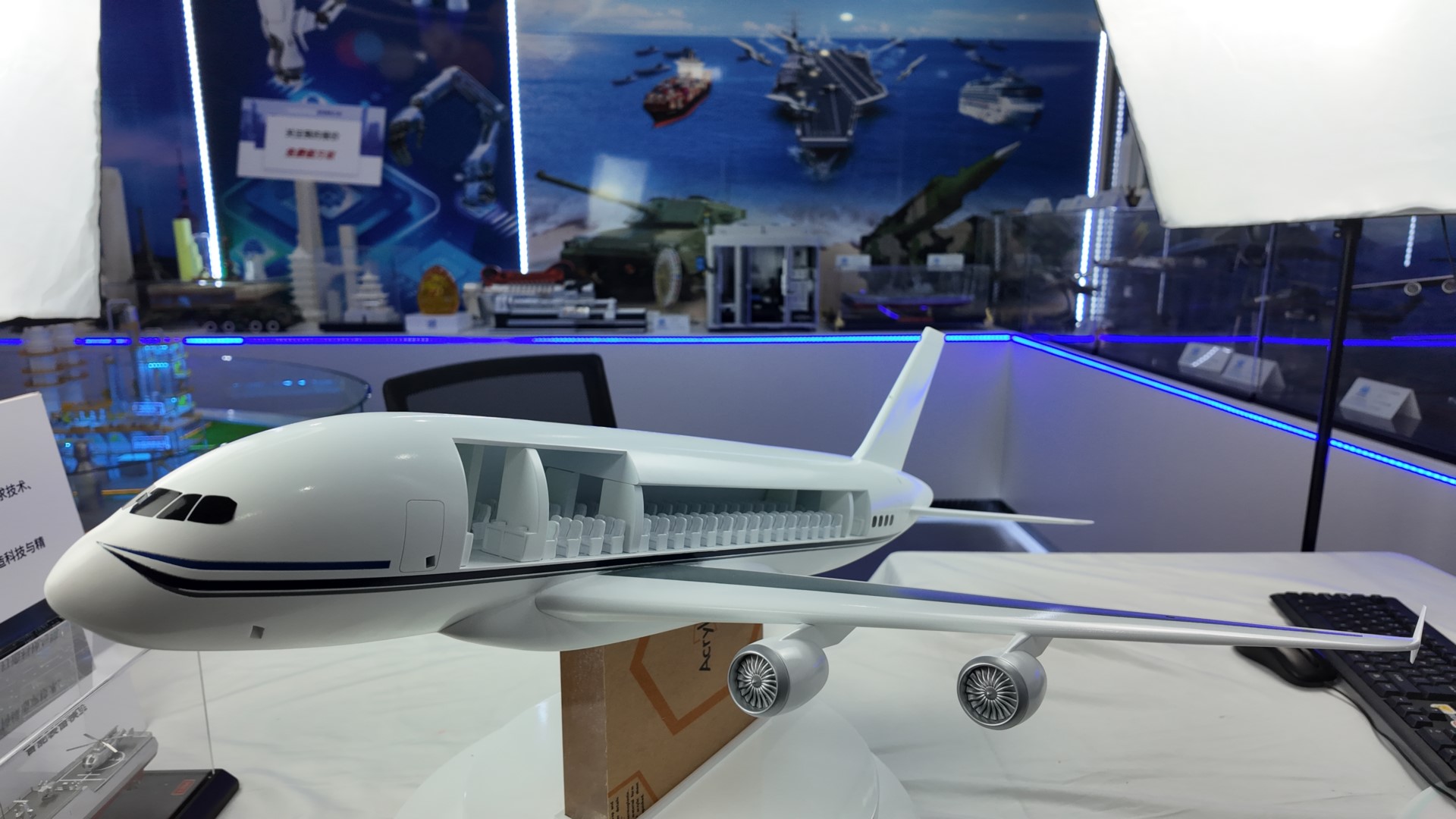

接到飞机半剖教学模型的制作任务后，我们首先与客户确认了模型的展示重点：需高度还原飞机外部轮廓与内部结构（如客舱布局、驾驶舱、引擎等），用于教学演示，还原度要求90%左右。团队通过收集目标飞机的多角度高清图片（包括外部线条、内部舱室、引擎细节等），结合航空模型资料，绘制了详细的三维设计图，明确半剖位置（沿机身纵向对称剖切，左侧保留完整外壳，右侧展示内部结构），并标注了客舱座椅排布、行李舱、引擎叶片等关键细节。

二、模具制作与树脂成型

1. 模具开发：根据三维设计图，先用3D打印技术制作出机身、机翼、引擎等部分的母模（材料为光敏树脂），母模经过细致打磨，确保表面光滑无瑕疵。随后，用硅胶包裹母模，制作出柔性模具，方便后续脱模。

2. 树脂浇注：选用高精度 casting resin（浇铸树脂），将树脂液缓慢倒入模具中，避免产生气泡。对于机身主体，分左右两部分浇注：左侧为完整外壳，右侧为半剖结构（内部提前预埋客舱隔板、座椅支架的定位槽）。引擎部分则单独制作模具，浇注出带叶片的空心结构。浇注后，将模具放入真空箱中脱泡，确保树脂固化后无气孔。

三、细节制作与组装

1. 内部结构细化：树脂固化后脱模，用雕刻刀修整半剖部分的内部结构。客舱座椅用白色树脂二次浇注成型，每排座椅单独制作后，用细砂纸打磨边缘，再按原型比例粘贴在机身底板上，座椅之间用细铜丝模拟安全带，用针头滴胶固定。行李舱顶板用透明树脂板切割而成，边缘打磨圆滑，安装时在背面贴一层薄海绵，防止与机身摩擦。

2. 引擎与机翼组装：引擎叶片用银色树脂液浇注到预埋模具中，固化后取出，用0.5mm砂纸打磨出金属质感。机翼内部用轻质树脂棒搭建骨架，外部覆盖薄树脂板，模拟真实机翼的桁架结构。将机翼与机身对齐，用树脂胶水粘合，固化后用砂纸打磨过渡处。

3. 驾驶舱细节处理：驾驶舱的挡风玻璃用透明树脂板切割成型，边缘用刻刀修整，确保与机身贴合紧密。仪表盘用灰色树脂薄片雕刻，细节用细笔描绘，再粘贴到驾驶舱内。

四、后期处理与上色

1. 整体打磨：模型组装完成后，用200目、400目、600目砂纸依次打磨机身、机翼、引擎等部位，重点处理接缝处与树脂毛刺，直到表面光滑如镜。对于半剖部分的内部结构，用小号砂纸卷成细棒，打磨座椅、隔板等细节。

2. 底漆与上色：先喷一层白色底漆，待干燥后，用喷笔喷涂机身主色（白色），遮盖住半剖部分的内部结构。随后，用蓝色遮盖带贴出机身的蓝色条纹，再喷一层清漆保护。引擎部分用银灰色树脂漆喷涂，模拟金属质感；驾驶舱挡风玻璃用黑色树脂漆涂边框，内部用深灰色渲染。

3. 细节增强：用细笔描绘机身上的标志线、舱门轮廓等，客舱座椅用浅灰色树脂漆轻涂，增加层次感。最后，在半剖部分的内部结构上，用透明树脂液薄涂一层，模拟真实舱室的通透感。

五、质量检验与交付

模型完成后，对照原型图片进行细节比对，重点检查客舱布局、引擎叶片、机身线条等是否与原型一致，确保还原度达90%以上。经客户确认后，用防震泡沫包裹模型，妥善包装交付。
